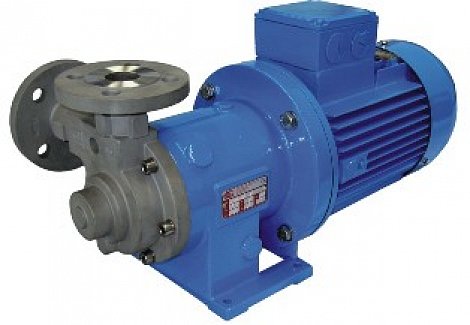

Turbinkové čerpadlo T MAG-M
křivky
křivky 2900rpm
Bezucpávková turbinková čerpadla s magnetickou spojkou řady T MAG-M v nerezovém provedení jsou určena pro čerpání čistých kapalin i chemicky agresivních, bez obsahu pevných nebo feromagnetických látek. Turbínková čerpadla se vyznačují velkou výtlačnou výškou při malém průtoku (už od 0,5 m3/h).
- Pohon
- motorický od 0,55 kW do 7,5 kW
- Průtok
- max. 11,6 m3/hod
- Výtlačná výška
- max. 90 m
- Materiál
- AISI 316 (standard), Incoloy, Hastelloy C, Duplex 22%Cr, Titan
- Pracovní teplota
- od -120°C do 350°C
- Viskozita
- max. 200 cSt
- Hustota
- max. 1,9 kg/dm3
- Tlak systému
- max 25 bar
- Typ přípojení
- přírubové dle DIN PN16-PN40 a ANSI B16.5 třída 150/300/600
- Provedení ATEX
- ATEX II -/2G cbk II C T2-T5 (na vyžádání)
|
Materiál |
Velikost motoru |
Q max. [m3] |
H max. [m] |
Sání |
Výtlak |
|
|
T MAG-M1 |
AISI 316 |
GR71 |
2,3 |
28 |
DN15 |
DN15 |
|
GR80 |
||||||
|
T MAG-M2 |
AISI 316 |
GR80 |
4,2 |
44 |
DN20 |
DN20 |
|
GR90 |
||||||
|
T MAG-M3 |
AISI 316 |
GR90 |
4,9 |
62 |
DN25 |
DN25 |
|
GR100/112 |
||||||
|
T MAG-M4 |
AISI 316 |
GR90 |
6,5 |
72 |
DN25 |
DN25 |
|
GR100/112 |
||||||
|
T MAG-M5 |
AISI 316 |
Gr100/112 |
9,2 |
82 |
DN36 |
DN36 |
|
GR132 |
||||||
|
T MAG-M6 |
AISI 316 |
GR100/112 |
11,6 |
90 |
DN36 |
DN36 |
|
GR132 |
