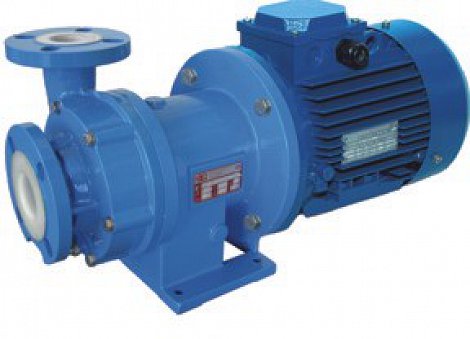

Odstředivé čerpadlo C MAG-PL
křivky
křivky 2900rpm
Bezucpávková odstředivá čerpadla s magnetickou spojkou řady C MAG-PL jsou vyložená vrstvou teflonu v oblasti sací hlavy. Tato čerpadla jsou učena pro čerpání čistých kapalin i chemicky agresivních bez obsahu pevných nebo feromagnetických látek. Kapacitně jde o pokračování plastových čerpadel CMAG-P v robusnějším provedení.
Chod na sucho je ovlivněn použitím materiálů hřídele a kluzných pouzder: standardní verze (PTFE-Alumina) do 5 min; verze (Carbon-Sic) do 1 hodiny.
- Pohon
- motorický od 1,5 kW do 18,5 kW
- Průtok
- max. 130 m3/hod
- Výtlačná výška
- max. 44 m
- Materiál
- PP (polypropylén), PVDF (pylyvinylidenfluorid), ETFE (ethen-tetrafluorethen), PFA (teflon)
- Pracovní teplota
- PFA/PP od 0°C do 60°C; PFA/PVDF od -35°C do 90°C
- Viskozita
- max. 200 cSt
- Hustota
- max. 1,9 kg/dm3
- Tlak systému
- max. 16 bar (standard)
- Typ přípojení
- přírubové dle DIN PN16-PN40 a ANSI B16.5 třída 150
- Provedení ATEX
- ATEX II -/3G cbk II C T5 nebo na vyžádání zóna I
|
Materiál |
Velikost motoru |
Q max [m3] |
H max [m] |
Sání |
Výtlak |
|
|
C MAG-PL50 |
PP, PVDF |
GR90 |
28 |
26 |
DN50 |
DN40 |
|
GR100/112 |
||||||
|
C MAG-PL65 |
PP, PVDF |
GR100/112 |
45 |
34 |
DN65 |
DN50 |
|
GR132 |
||||||
|
C MAG-PL80 |
PP, PVDF |
GR132 |
90 |
36 |
DN80 |
DN65 |
|
C MAG-PL100 |
PP, PVDF |
GR160 |
130 |
44 |
DN100 |
DN80 |
